<<前情提要>>
狸貓先生愛廢話講堂: HPE Server 硬知識 - 善用 iLO 找出機器的潛在問題在上篇文章中，介紹可以使用 iLO 找出機器的問題，其中有一種是 Active Health System Log，可指定時間區段的所有資訊收集，收集完成會打包成 .ahs 檔案，但此檔案並不是人類可讀的格式，此篇文章是介紹如何使用 HPE Active Health System Viewer 線上分析服務，產生出詳細的檢查報告，來幫助我們瞭解機器的問題所在。
下圖為 Active Health System Log ↓ ↓
iLO Web >>> Information >>> Active Health System Log >>> Download
在 Active Health System Log 頁面，可以產生 AHS 檔案，在選擇時間區段後，按下 Download 會開始收集 AHS Log，壓縮後並透過瀏覽器下載，需要等待資訊收集及打包的時間。
<<進入正題>>
HPE 提供線上 Active Health System Log 協助分析平台，管理者可以將機器產生出來的 .ahs 檔案，上傳至 Active Health System Viewer Online 網站，要注意必須先註冊 HPE Passport 帳號，才能使用帳號登入來使用此平台，至於註冊帳號的流程就不在此篇文章贅述。
Active Health System Viewer Online
在 Active Health System Viewer Online 首頁，點選 Upload AHS Log 上傳電腦內的 .ahs 檔案。
上傳 AHS Log 之後，後端會做以下處理作業，從畫面上可以看到各段工作的處理進度：
Parse File：PreProcessing Data, Processing Data, Collating Data, Analyzing for Faults, Generating Output.
Load database：Configuration data, Build information, Fault Analysis data, PCI Information, Support Pack for ProLiant data, Periodic data, USB Information, Frame Link Module Information, Event data.
Parse File：PreProcessing Data, Processing Data, Collating Data, Analyzing for Faults, Generating Output.
Load database：Configuration data, Build information, Fault Analysis data, PCI Information, Support Pack for ProLiant data, Periodic data, USB Information, Frame Link Module Information, Event data.
很重要請注意：AHS Online 會檢查產生此份 AHS Log 的 ProLiant Server 是否還在保固內。
若是已超過保固期的 ProLiant Server，會出現錯誤訊息：
Server is not Entitled. Please check these options for renewing your license.
System Dashboard 提供以下的元件描述及版本資訊：
System Board (主機板)、Processors (處理器)、Memory (記憶體)、
Power Supply (電源供應器)、Storage (RAID 卡及硬碟)、Networking (網路卡，這裡指的是安裝在 PCI-E Slot 的卡片)、
System BIOS、iLO。

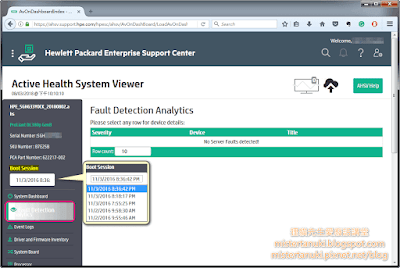

第二個分頁是 Fault Detection Analytics，可看出是否有偵測到錯誤的分析，左邊可依需求選擇 AHS Log 內不同時段的 Boot Session (開機時間區段)。因為這台機器的 AHS Log 內並無錯誤發生，就無法展示範例給大家看囉。
第五個分頁是 System Board Information，可看到主機板及 PCI-E 擴充卡片資訊。
第六個分頁是 Processor Information，可看到各個 CPU 的型號、運作時脈、最高時脈、核心數、Stepping (including processor family info)…等資訊。
第七個分頁是 Memory Information，可看到各插槽的記憶體 (Memory DIMM)的詳細資訊，包括容量、類別、速度、錯誤發生次數、Part Number…等。
第八個分頁是 Power Supply Information，可看到各個電源供應器的序號、料號、供電瓦數、以及耗電量的歷史曲線圖，可用來觀察機器長期的用電量趨勢。
第九個分頁是 Smart Array and Embedded SD Cards Information，依序可看到 Array Controller、Logical Drive、Physical Drive，每個區塊資訊如下：
Array Controller：RAID 卡的型號、韌體版本、授權金鑰、Super Cap (超級電容，用來維持快取電力，不致因機器意外斷電導致快取資料遺失)。
Logical Drive：RAID 種類、狀態、組成硬碟數、容量。
Physcal Drive：磁碟種類、容量、型號、韌體版本、序號。
第十個分頁是 Network Information，可看到 PCI-E 插槽的擴充網路卡資訊。
第十一個分頁是 OS Information，如果 OS 沒有透過 Intelligent Provisioning 安裝，或是非 HPE ProLiant 官方支援的 OS，這邊就會顯示 Unavailable。

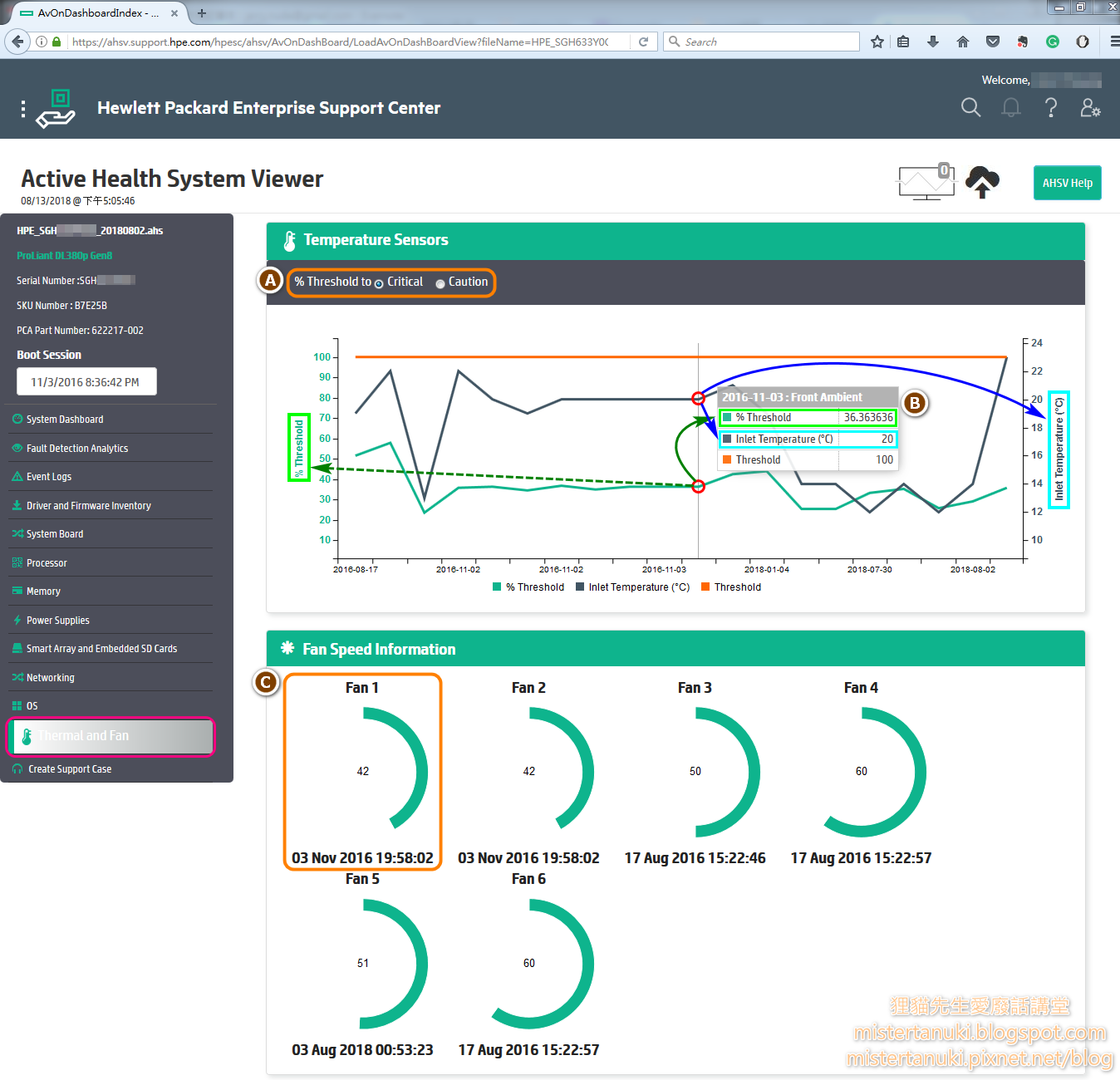

第十二個分頁是 Thermal and Fan，可看到系統感測器的溫度歷程、臨界值的百分比、系統風扇的轉速百分比，可由溫度曲線及風扇最高運轉情況，來判斷是否有溫度異常發生。
(A) % Threshold：等級可選擇 Critical 或是 Caution。
(B)
% Threshold：溫度達到 Critical 或是 Caution 的百分比，數值要看左邊的 Y 軸 (圖上綠色箭頭標示)。
Inlet Temperature (℃)：機體內所有感應器的感測溫度平均值，數值要看右邊的 Y 軸 (圖上藍色箭頭標示)。
Threshold：臨界值的比較線，標示出最大值 100 的位置 (圖上的橘線)。
(C) Fan Speed Information：該風扇在 AHS Log 收集時間區段內，風扇達到的最高轉速 (百分比)、最高轉速的發生時間。
第十三個分頁是 Create Support Case，此功能就是建立這台 ProLiant Server 的 Case，Server 型號、序號、貨號會由 AHS 資訊直帶入，聯絡資訊也會由 HPE Passport 資訊帶入，只需要填寫問題描述 (Problem Description)和註解說明 (Case Comments)。
透過 HPE Active Health System Viewer 線上分析服務，不僅可以幫助我們得知機器目前發生的故障、歷史事件、各元件的過往數據分析趨勢統計，更可以瞭解機器的硬體元件組成清單、各元件的品名、型號、序號、韌體版本…等資訊，而且上傳分析後的 AHS Log 報告也會留底 (不確定會保留多久)，往後只要登入 HPE Passport 都可以再次查看，是個可以善加利用的 HPE 免費線上服務。往後也會再陸續介紹其他 HPE ProLiant Server 的好用工具，敬請期待！
<<參考資料>>
Active Health System Viewer Online (Needs HPE Passport Account)
<<附檔收錄>>
Active Health System Viewer 2.10 - HPE Support Center
